पीवीसी नाली उत्पादन लाइन: स्थापना और तारों के मानकों पर तकनीकी विश्लेषण

निंगबो फैंगली टेक्नोलॉजी कंपनी लिमिटेडएक हैयांत्रिक उपकरण निर्माता30 से अधिक वर्षों के अनुभव के साथप्लास्टिक पाइप बाहर निकालना उपकरण, नए पर्यावरण संरक्षण और नई सामग्री उपकरण। अपनी स्थापना के बाद से फैंगली को उपयोगकर्ता की मांगों के आधार पर विकसित किया गया है। निरंतर सुधार, मुख्य प्रौद्योगिकी पर स्वतंत्र अनुसंधान एवं विकास और उन्नत प्रौद्योगिकी और अन्य साधनों के पाचन और अवशोषण के माध्यम से, हमने विकास किया हैपीवीसी पाइप बाहर निकालना लिनई,पीपी-आर पाइप एक्सट्रूज़न लाइन, पीई जल आपूर्ति / गैस पाइप एक्सट्रूज़न लाइन, जिसे आयातित उत्पादों को बदलने के लिए चीनी निर्माण मंत्रालय द्वारा अनुशंसित किया गया था। हमने "झेजियांग प्रांत में प्रथम श्रेणी ब्रांड" का खिताब हासिल किया है।

पीवीसी नाली निर्माण उद्योग में, वैज्ञानिक रूप से नियोजित स्थापना और उत्पादन लाइन की मानकीकृत वायरिंग न केवल स्थिर निरंतर संचालन की नींव है, बल्कि तैयार उत्पाद की गुणवत्ता अनुपालन प्राप्त करने के लिए एक महत्वपूर्ण शर्त भी है। यह आलेख चार आयामों से एक व्यवस्थित तकनीकी अवलोकन प्रदान करता है: उपकरण लेआउट, पावर लोड कॉन्फ़िगरेशन, कुंजी बनाने की प्रक्रियानिबंध बिंदु, और तैयार उत्पाद गुणवत्ता निरीक्षण मानदंड।

I. पावर लोड योजना और केबल चयन सिद्धांत

उत्पादन लाइन के विद्युत विन्यास की गणना कुल उपकरण शक्ति, प्रारंभिक धारा और निरंतर परिचालन स्थितियों के आधार पर की जानी चाहिए। पावर सर्किट और नियंत्रण लूप के बीच सख्त अलगाव के साथ तीन चरण वाली पांच-तार बिजली आपूर्ति प्रणाली की सिफारिश की जाती है:

· मुख्य ड्राइव मोटर और हीटिंग इकाइयाँ: 16 मिमी² या बड़े कॉपर-कोर फ्लेम-रिटार्डेंट केबल (जैसे, ZR-YJV प्रकार) का उपयोग करें, जिसमें वर्तमान-वहन क्षमता वास्तविक स्थापित भार के विरुद्ध सत्यापित हो।

· सहायक उपकरण (शीतलन प्रणाली, हॉल-ऑफ इकाइयां, कटर): 6-10 मिमी² केबल का उपयोग करें, प्रत्येक स्वतंत्र अधिभार संरक्षण उपकरणों से सुसज्जित है।

· प्रकाश और नियंत्रण सर्किट: विद्युत चुम्बकीय हस्तक्षेप से बचने के लिए बिजली लाइनों से अलग से लगाए गए 2.5 मिमी² इंसुलेटेड तारों का उपयोग करें।

सभी केबलों को ज्वाला-मंदक पीवीसी नाली या लचीली धातु नाली के भीतर संरक्षित किया जाना चाहिए। नाली का मार्ग दृढ़ निर्धारण के साथ ऊर्ध्वाधर और क्षैतिज होगा, और भविष्य के रखरखाव की पहुंच के लिए पर्याप्त ढीलापन आरक्षित किया जाएगा।

द्वितीय. इंस्टालेशन और वायरिंग के लिए मुख्य तकनीकी आवश्यकताएँ

1. नाली झुकने की विशिष्टताएँ

· झुकने का कार्य समर्पित झुकने वाले स्प्रिंग्स का उपयोग करके धीरे-धीरे किया जाएगा, झुकने की त्रिज्या नाली के बाहरी व्यास के 3 गुना से कम नहीं होगी।

· ठंडे वातावरण में, ठंडी दरार को रोकने के लिए झुकने वाले हिस्से पर स्थानीय प्रीहीटिंग (40-60 डिग्री सेल्सियस) की आवश्यकता होती है।

· यदि झुकने वाला स्प्रिंग फंस जाता है, तो उसे लगातार बाहर की ओर खींचते हुए वामावर्त घुमाएँ। स्प्रिंग विरूपण या नाली दीवार क्षति से बचने के लिए जबरन निष्कर्षण निषिद्ध है।

2.नाली की मरम्मत और पहचान

· सभी सतह पर लगे नलिकाओं को 1.0 मीटर से अधिक के अंतराल पर क्लैंप से सुरक्षित किया जाएगा।

· जोड़ों को समर्पित कनेक्टर के साथ बनाया जाएगा और पीवीसी सीमेंट से सील किया जाएगा।

· भविष्य के संचालन और रखरखाव की सुविधा के लिए प्रत्येक सर्किट टर्मिनल को वोल्टेज रेटिंग, कनेक्टेड उपकरण और चरण अनुक्रम के साथ स्पष्ट रूप से लेबल किया जाना चाहिए।

तृतीय. तैयार उत्पाद गुणवत्ता नियंत्रण - फैक्टरी निरीक्षण मानक

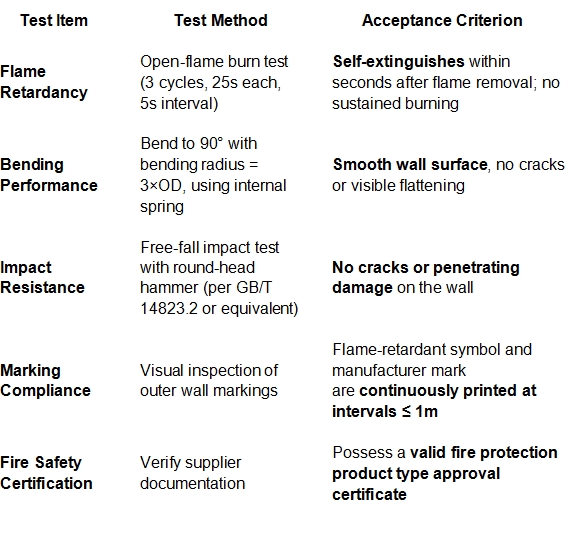

नाली निर्माताओं के लिए, बाजार का विश्वास अर्जित करने के लिए एक कठोर तैयार उत्पाद निरीक्षण प्रोटोकॉल स्थापित करना आवश्यक है। यह अनुशंसा की जाती है कि प्रत्येक बैच को कम से कम निम्नलिखित पाँच बुनियादी परीक्षणों से गुजरना पड़े:

चतुर्थ. ऑन-साइट सुरक्षा और विनियामक अनुपालन अनुशंसाएँ

· मुख्य वितरण कैबिनेट अवशिष्ट वर्तमान सुरक्षा और चरण-हानि सुरक्षा उपकरणों से सुसज्जित होगा।

· हीटिंग ज़ोन में केबलों को उच्च तापमान वाले सिलिकॉन इन्सुलेशन का उपयोग करना चाहिए और गर्मी स्रोत आउटलेट से दूर रखा जाना चाहिए।

· प्रत्येक तिमाही में सभी सर्किटों पर इन्सुलेशन प्रतिरोध परीक्षण (≥2 MΩ) करने की सिफारिश की जाती है, जिसमें परीक्षण रिकॉर्ड ठीक से संग्रहीत होते हैं।

· सभी विद्युत प्रतिष्ठानों को लागू स्थानीय मानकों का पालन करना होगा, जैसे जीबी 50258-96 "विद्युत उपकरण की स्थापना और स्वीकृति के लिए कोड" या समकक्ष अंतरराष्ट्रीय कोड (उदाहरण के लिए, आईईसी 60364 श्रृंखला), साथ ही स्थानीय अग्नि सुरक्षा नियम।

समापन वक्तव्य

एक उच्च दक्षता, सुरक्षितपीवीसी नाली उत्पादन लाइनसाउंड वायरिंग डिज़ाइन और कठोर इंस्टॉलेशन निष्पादन के साथ शुरू होता है। हम नाली निर्माताओं के लिए उपकरण चयन से लेकर प्रक्रिया कार्यान्वयन तक शुरू से अंत तक तकनीकी सहायता प्रदान करने के लिए प्रतिबद्ध हैं - जिससे हमारे ग्राहकों को स्थिर बड़े पैमाने पर उत्पादन और निरंतर गुणवत्ता सुधार प्राप्त करने में मदद मिलती है।

उत्पादन लाइन कॉन्फ़िगरेशन या नाली परीक्षण मानकों के संबंध में अधिक पूछताछ के लिए, कृपया बेझिझक हमारी तकनीकी टीम से संपर्क करें।
